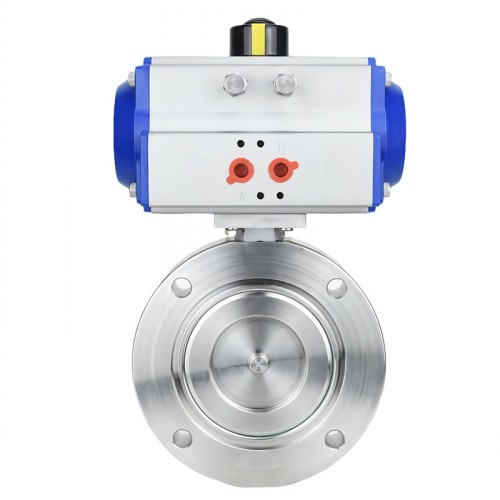

氣動高真空蝶閥概述： GIQ氣動高真空蝶閥是指工作壓力低于標準大氣壓，形成一定真空的閥門，是真空系統中用來調節氣流量、切斷和接通管路的元件，一般用于控*空氣和非腐蝕性氣體。氣動真空蝶閥的閥板采用夾緊結構，把閥板的密封圈夾緊，泄露量為零，除了能用在真空狀態下,也能在低壓狀態下使用。氣動真空蝶閥以壓縮空氣為動力，帶動碟板旋轉來作啟閉運動，從而達到對管路氣流的接通或切斷，分為雙作用和單作用，單作用具有彈簧復位的作用，可在故障時自動復位。
氣動高真空蝶閥特點： 1、軸承采用自潤滑軸承，摩擦阻力小。 2、不必從管路上拆卸閥門即可更換蝶板密封圈。 3、該閥能對介質雙向截止，實現可靠的密封，雙向零泄漏。 4、軸封采用具有自動補償的特殊結構，隔斷外界大氣與管道的連通，從而保證管道的真空度。
氣動高真空蝶閥技術參數： | 適用范圍(Pa) | 2x105～1.3x10-5 | | 漏氣率（Pa.L/S) | ≤1.3x10-6 | | 驅動形式 | 壓縮空氣（4-7bar） | | 介質溫度(℃) | 丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150 | | 法蘭標準 | GB6070.3-85 | | 安裝位置 | 任意 | | 作用形式 | 單作用式：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用式：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) | | 控*方式 | | 開關型（開關兩位控*） |
|---|
| 調節型（4-20mA信號調節流量大?。?/span> |
氣動高真空蝶閥執行機構： | 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 | | 供氣壓力 | 0.4～0.7MPa | | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | | 環境溫度 | -30～+70℃ | | 作用形式 | 單作用執行機構、雙作用執行機構 | | 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

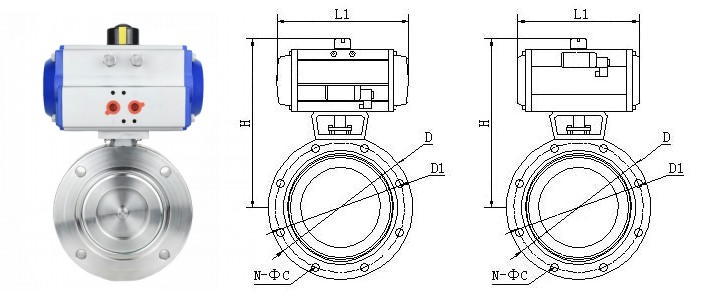

氣動高真空蝶閥連接尺寸： | 公稱通徑(DN) | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | | 連接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | | ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | | ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | | n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 |
|
