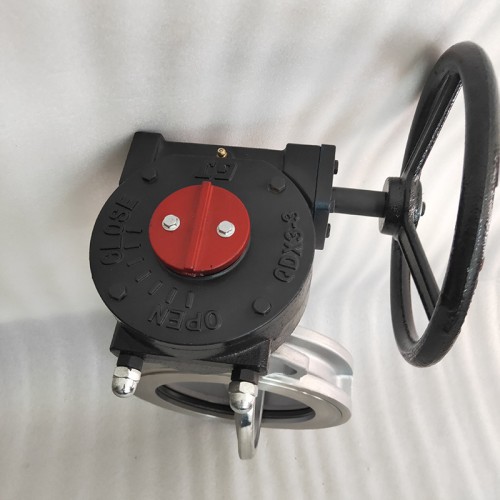

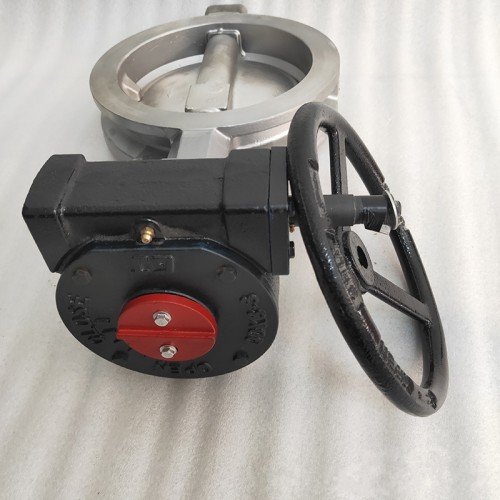

手動高性能蝶閥GD371H

手動高性能蝶閥GD371H原理作用：

蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。高性能蝶閥解決了通用閥門難以適應的高低溫、高壓、真空等工況而開發的產品。該閥具有獨特的自密封和雙偏心結構，可作快速切斷或調節流量之用。

    高性能蝶閥連接方式可采用對夾式或用于大管徑及管路終端的凸耳式單法蘭設計。除了按ASME B16.5、B16.47標準外，還可按用戶要求，用于DIN標準、JIS標準和***標等連接尺寸。

手動高性能蝶閥GD371H性能特點：

①使用獨特的動載密封PTFE閥座設計，彈性好，可靠性高；

②無需增加O型圈或金屬部件來保持密封；

③唇緣式密封結構可補償溫度和壓力的變化；

④使用壽命長，維修量??；

⑤密封試驗，雙向達到無氣泡泄漏；

⑥耐火/防火閥座，防火型蝶閥設計遵照API607標準。

手動高性能蝶閥GD371H技術參數：

手動高性能蝶閥GD371H部件材質：

手動高性能蝶閥GD371H外形尺寸：

DN	近 似 尺 寸 （mm）											kg
	A	B	C	E	G	H	K	P	S	X	Y
50	43	23	96	38	124	279	80	186	7	24	50	3
65	49	27	119	59	194	279	111	275	11	15	48	5
80	49	27	132	73	203	279	121	316	11	15	74	6
100	54	30	157	95	216	279	133	341	11	15	94	8
125	64	30	186	111	217	279	135	362	11	15	111	12
150	57	33	216	142	235	279	152	378	14	18	146	13
200	64	36	270	188	270	559	187	441	16	22	194	20
250	71	41	324	236	329	559	232	531	21	28	243	35
300	81	48	381	282	357	559	260	596	24	33	289	51
