自力式微壓調節閥簡介：
ZZCP型自力式微壓調節閥主要由控制閥，執行器和指揮器組成，微壓自力式調節閥是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，自力式微壓調節閥控制的調節精度高，比一般自力式調壓高一倍左右，適合在控制精度要求較高的場合。（B）控制閥后壓力 （K）控制閥前壓力
自力式微壓調節閥概述：
ZZCP型自力式微壓調節閥是一種杠桿增力的彈簧設定直接作用調壓閥,控制方式為閥后控制,可將高壓輸入的弱腐蝕潔凈氣體一次節流輸出穩定的微壓氣體(******輸出壓力為30mmH20),特別適用于燃氣微壓控制及小型儲罐反應釜等容器的微壓氮封系統。ZZCP型自力式差壓閥是一種不需要外加能源而能自動調節一種或兩種介質壓差，使壓差維持在恒定值，如在工業爐氣體燃燒系統中，用于控制甲、乙兩種燃料混合比流量調節，達到理想的燃燒條件，節省燃料及投資，也可以作為煤氣、天燃氣、液化石油氣、氨氣、氮氣、氧氣等各種工業氣體的減壓、微壓、差壓的調節系統中。還可用于氫冷發電機組密封油系統，控制密封油與氫氣間的壓力差，以確?？煽棵芊?。 二、自力式微壓調節閥 主零件材料| 材料代號 | C（WCB） | P（304） | R（316） |
|---|
主要
零件 | 閥體、閥蓋 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） | | 閥芯、閥座 | 1Cr18Ni9Ti（304） | 1Cr18Ni9Ti（304） | 1Cr18Ni12Mo2Ti（316） | | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | | 填料 | V型聚四氟乙烯（F4）、柔性石墨、 | | 墊片 | 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 | | 上下膜蓋 | A3鋼板沖壓 | | 波紋膜片 | 丁晴橡膠、耐油橡膠、氟橡膠 | | 彈簧 | 60Si2Mn | | 波紋管 | 1Cr18Ni9Ti |
三、自力式微壓調節閥 性能指標| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
| 額定流量（KV） | 單座（P） | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 | | 雙座（N） | ─ | ─ | ─ | ─ | 50 | 83 | ─ | ─ | | 額定行程 | 6 | 8 | 10 | 15 | 20 | | 調節精度（%） | ±10 | | 公稱壓力PN（MPa） | ZZC | 0.10 1.0 | | ZZV | 0.10 | | 介質溫度（℃） | ≤80 | | 允許泄漏量（L/h） | 單座（P） | 10-4×閥額定容量 | | 雙座（N） | 103×閥額定容量 | | 壓力調節范圍（Kpa） | 0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、36~44、41~51、49~58、56~66、64~78、76~90、76~90 |
四、自力式微壓調節閥 主要技術參數
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|
| φA | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | 394 | | ZZV | H | 378 | 460 | 370 | 445 | 460 | 490 | 490 | 510 | 720- | | L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 480 | | ZZC | H | 378 | 465 | 365 | 445 | 455 | 490 | 490 | 510 | ─ | | L | 150 | 160 | 180 | 200 | 230
222 | 290
220 | 310 | 350 | ─ | | 重量kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 45 | 56 | | 信號接頭螺紋 | M16×1.5
|
微壓閥控制閥前時可代替ZZYP-16KⅡ型帶指揮器操作式自力式調節閥。
ZZC型自力式差壓調節閥和ZZV型自力式微壓調節閥主要特點為：
1、對單座微(差)壓閥而言，若閥前壓力≥100Kpa則安裝ZZYP型自力式進行減壓至≤100KPa，因此可用于壓力特別小的場合(例如0.5KPa)。
2、執行機構元件***為靈敏，***微小的壓力變化會(huì )感測出來。

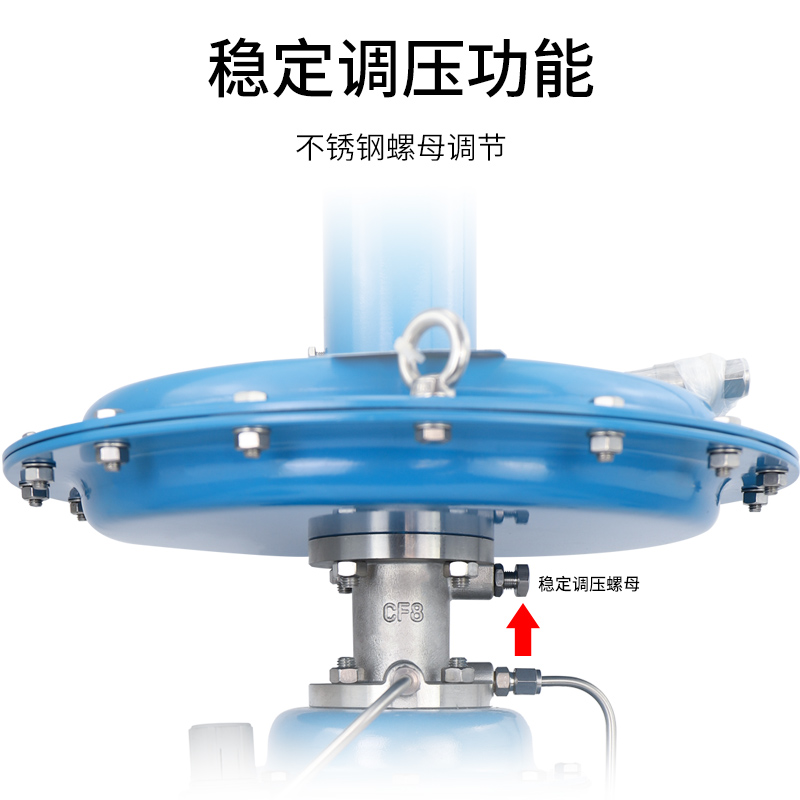

3、壓力調節***為方便，無需停止生產即可進行設定值調整。自力式微壓調節閥用途與特點：
ZZYV自力式微壓調節閥（簡稱微壓閥），是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品采用平衡型單座閥，快開流量特性調節機構，控制介質壓力穩定，且調節精度高，用于微壓控制，密封性能安全可靠，在動行期間可任意對設定值進行調整等特點。因而它適用于各種工業爐燃燒系統燃料氣體，石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。
自力式微壓調節閥工作原理： ZZYV自力式微壓調節閥采用大膜片執行機構輸出力大穩定，對壓力流量微小變化***其敏感,控制精度很高，閥芯采用單座流開(高進低出)設計，在閥蓋處(和閥體連接處)安裝有平衡膜片(起到閥前壓力平衡，消除不平衡力)閥后壓力經取壓管進入薄膜執行機構，同薄膜執行機構調節彈簧相比較，壓力達不到設定值(調節壓縮執行機構彈簧)閥后壓力則變大，反之則變小。
|
