閥門簡介:什么是閥門及其工作原理  從閥門類型和標準到材料和用途,您需要了解的一切；

最基本的,閥門是用于控制、調節或引導系統或過程中的流量的設備。

它們通常具有一系列有助于定義其理想應用的特性。

但是,無論您是要控制流量,還是要在管道輸送液體、固體、氣體或介于兩者之間的任何系統中提供安全性,不銹鋼閥門都可以提供幫助。

閥門提供多種功能,包括:

根據閥門狀態啟動或停止流量

調節管道系統內的流量和壓力

控制管道系統內的流動方向

管道系統內的節流流量

通過釋放管道系統中的壓力或真空來提高安全性

閥門開啟方法說明:

雖然許多閥門實現了類似的目標,但它們在機械上的實現方式可能有所不同。

閥門的打開和關閉方式不僅會(huì )影響整體性能,還會(huì )決定您對流量的控制程度以及閥門的運行速度。

大多數閥門屬于以下三類之一:

多回轉閥門: 將這些閥門想象成螺桿或活塞。轉動手柄,塞子、板、膜或其他控制障礙物移動到管道阻塞通道的路徑中。根據閥門的不同,它們可以有更高或更低的差值,允許您以不同的速度打開或關閉它們。

直角回轉閥:直角回轉閥可在手柄旋轉 90 度時提供全方位的運動。這使得它們非常適合精度不如快速動作和輕松打開或關閉的情況。

除了與閥門有關的機械運動之外,還要考慮驅動方法。在大多數情況下,閥門屬于以下三類之一:

手動閥:通常手動 調節,這些閥使用手輪、手動水平儀、齒輪或鏈條來驅動。

驅動閥:通常連接到電動機、空氣或氣動系統、液壓系統或螺線管,這些閥允許遠程控制和自動化用于高精度或大規模應用。

自動閥門:某些閥門在滿足特定流量條件時激活。示例包括在回流期間關閉止回閥或在檢測到過壓情況時激活壓力釋放閥。

常見閥門類型及其應用

閥門具有一系列特性、標準和分組,可幫助您了解其預期應用和預期性能。閥門設計是對大量可用閥門進行分類并找到適合項目或過程的最基本方法之一。

常見的閥門類型包括:

您可能還會(huì )看到按功能而不是設計分類的閥門。

常見的功能名稱及其常見的設計類型包括:

隔離閥: 球閥、蝶閥、隔膜閥、閘閥、夾管閥、活塞閥和旋塞閥

調節閥:球閥、蝶閥、隔膜閥、截止閥、針閥、夾管閥和旋塞閥

安全泄壓閥:泄壓閥和真空泄壓閥

止回閥:旋啟式止回閥和升降式止回閥

特殊用途閥門:多端口、浮子、刀閘和線盲閥

閥門尺寸解釋:保持事物流動

雖然就空間而言,閥門可能只是您管道過程或系統的一小部分,但它們通常是設計和建造預算的重要組成部分。它們還對長期成本和整體系統性能產生重大影響。

選擇合適的閥門尺寸對于優化成本和確保安全、準確和可靠的操作至關重要。

首先要考慮的是閥門的整體尺寸——無論是物理尺寸還是內部尺寸和流速 (CV)。

選擇不適合所需空間的閥門可能會(huì )導致成本增加。選擇不能提供理想流量的閥門至少會(huì )導致流量控制不準確,最壞情況會(huì )導致整個系統故障。

例如,如果您的閥門太小,可能會(huì )導致下游流量減少,同時在上游產生背壓。如果閥門太大,您會(huì )發現從完全打開或完全關閉移動得越遠,流量控制就會(huì )大大降低。

選擇合適的尺寸時,請務必根據您的需要考慮連接器直徑和閥門的總流量。一些閥門提供出色的流量,而其他閥門則限制流量并增加壓力。

這意味著有時您必須安裝一個更大的閥門來調節流量,而不僅僅是適配器直徑可能暗示的。

閥門端部連接:良好配合和正確操作的關鍵

考慮到尺寸和設計,考慮閥門端部連接也很重要。

常見的閥端類型:

雖然這里最明顯的含義是選擇與您的管道兼容的端部連接,但常見的端部類型也有一些功能特性,可能使一個閥門比另一個更適合您的需求。

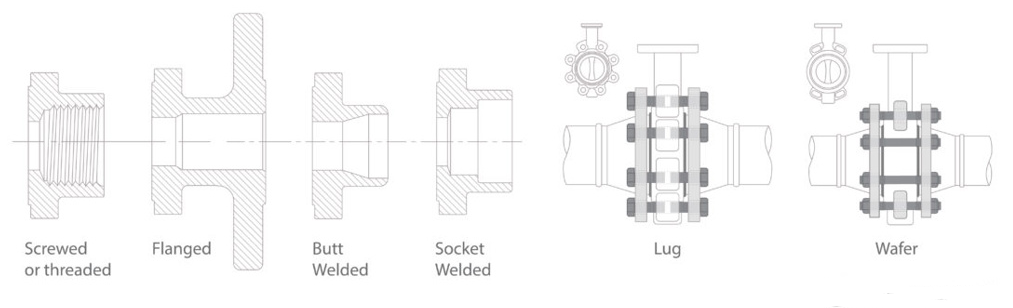

常見的閥門連接和端部包括:

螺紋或螺紋:常用于儀器連接或采樣點

法蘭: 管道使用最常見的端部

對焊:通常用于高壓或高溫操作

承插焊:常用于不允許螺紋連接的小口徑管道

對夾和凸耳:通常用于安裝在空間有限的系統中的緊湊型閥門

閥門材料:確保安全和持久的性能

根據您的預期用途,制造閥門的材料可能是確保安全操作以及在您的操作生命周期內降低維護和更換成本的關鍵方面。

不銹鋼閥門是一系列加工環境的絕佳選擇,包括那些涉及腐蝕性介質(如化學品、鹽水和酸)的環境、具有嚴格衛生標準的環境(如食品和飲料制造和制藥)以及涉及高壓的過程或高溫。

但是,如果您要處理溶劑、燃料或揮發性有機化合物 (VOC),則從無火花材料中選擇閥門材料通常是更好的選擇,例如黃銅、青銅、銅甚至塑料。除了選擇正確的車身材料外,還應評估內部(接液)裝飾件的化學兼容性。如果您的閥門包含彈性體,還應評估它們的化學兼容性以及壓力和溫度限制。

閥門標準:

根據您的預期用途,您可能會(huì )發現閥門必須符合特定標準才能滿足安全、衛生或其他問題的監管要求。

雖然有太多的標準組織和潛在的法規無法詳細涵蓋,但常見的通用標準組織包括:

CSA 集團(CSA)

美***機械工程師協會(huì )(ASME)

美******家標準協會(huì )(ANSI)

美******際材料試驗協會(huì )(ASTM International)

制造商標準化協會(huì )(MSS)

***際標準化組織(ISO)

公共衛生與安全組織(NSF)

NACE ***際(NACE)

美***石油學會(huì )(API)

美***水廠協會(huì )(AWWA)

還有一些行業特定的標準需要考慮。

按行業劃分的主要標準組織包括:

ASHRAE 閥門標準

ASME BPVC閥門標準

ASSE閥門標準

ISA閥門標準

NFPA閥門標準

SAE閥門標準

最后的想法

為您的項目選擇合適的閥門似乎很復雜。然而,通過從一般特性開始——例如閥門設計、閥門尺寸和驅動方法——您可以快速限制您的選擇,以確定最適合您需求的閥門。

無論您是在設計新的處理系統,還是希望升級或維護現有系統,colaval的閥門和配件選擇都可以幫助您找到適合您的應用和使用環境的理想解決方案。作為不銹鋼合金、閥門、法蘭等的供應商。
